Типы замков складных ножей

Каждый, кто испытывает необходимость в повседневной жизни иметь при себе нож, совершенно точно знает одну простую вещь - складной нож это удобно. В зависимости от личных предпочтений и задач это может быть:

• маникюрный брелок на ключах;
• компактный плоский нож в бумажнике;
• средне-размерный EDC-фолдер на кармане;
• складная тактическая «сабля» в сумке;
• и так далее и тому подобное.

Важным качеством складного ножа - является надежность замка, который в нем используется. Именно это свойство обеспечивает удобство и безопасность выполнения работ различной сложности.

Особенности замков складного ножа

• Если человек использует нож без фиксации или нож с простым замком типа слип-джойнт, он понимает что у него в руках потенциально опасный предмет, который может сложиться на пальцы и работает более аккуратно. Центр, отвечающий за безопасность, находится там, где ему и положено быть - в мозгу человека;
• Как только в руках оказывается нож с любым типом замка, который обеспечивает хоть какой-то уровень фиксации, человек считает, что у него в руках «супер надежный нож» и думать о безопасности работ не нужно. Центр, отвечающий за безопасность, куда-то улетучивается;
• Каждый тип замка рассчитан на свою предельную нагрузку;
• Складной нож это механизм, который требует регулярного обслуживания (чистка, смазка, подкручивание винтов);
• Любой складной нож можно сломать.

В настоящее время на рынке представлено огромное количество моделей складных ножей, которые отличаются формой и длиной клинка, типом стали, материалом накладок и, конечно же типом замка, который фиксирует клинок.

Между ножеманами не утихают споры о том, какой замок самый надежный и самый-самый-самый. Кого-то вполне устраивает простой нож без фиксации, а кто-то считает, что самый надежный замок это фиксед. Единого мнения на этот счет нет.

Производители тратят большие средства на разработку все новых типов замков и регулярно представляют обновленные и улучшенные версии уже существующих замков.

В данной статье мы не берем на себя право отдавать пальму первенства какому-либо замку, а лишь хотим привести общую классификацию видов замков складных ножей, рассказать об особенностях каждого вида и привести общие рекомендации для какого вида деятельности подходит тот или иной замок.

Итак, вы созрели для покупки складного ножа, пропустили через себя много полезно-бесполезной информации и теперь вам хочется понять, чем все-таки разные виды замков для складных ножей отличаются друг от друга.

Хозяйке на заметку:

• Ножи без фиксации остались только в сегменте аутентичных ножей, где двигателем продаж является желание человека купить именно аутентичный нож, предмет «с душой»;
• Ножи с простыми замками типа slip-joint, как правило, применяются в ножах, которые известны благодаря своей простоте и надежности (Top Man, Victorinox, Douk-douk и т.д);
• Самыми часто используемыми современными замками являются замки типа liner-lock, frame lock, back lock. Эти замки обеспечивают высокий уровень надежности и просты в изготовлении;
• Сложные комбинированные замки (например, tri ad lock) обеспечивают высокий уровень надежности, но мало пригодны для использования в полевых условиях. Представьте, что таким ножом нужно вычистить 3 килограмма плотвы.

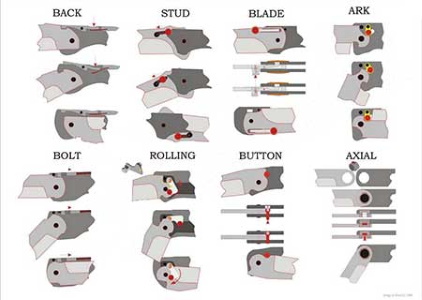

Существующее многообразие видов замков складных ножей можно условно разделить на несколько больших групп:

• Ножи без фиксации в раскрытом положении (friction folder knife, non-locking folder knife);
• Замки с фиксацией клинка со стороны обуха (замки ножей лайоль и наваха, бэк-локи и слип- джойнты);
• Линейные или лайнерные замки (liner lock, frame lock, bolster lock);
• Штифтовые замки (axis lock, rolling lock, ultra lock);
• Ригельные замки (замки на некоторых моделях Victorinox, замок ram safe lock);
• Муфтовые замки (viroblock, collar lock);
• Замки комбинированного типа (tri ad lock);
• Замки рамочных ножей;
• Автоматические замки.

Рассмотрим более подробно каждую из этих групп.

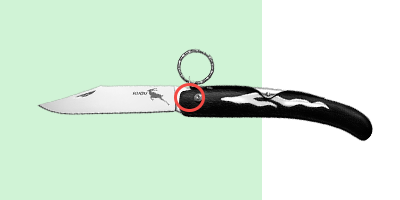

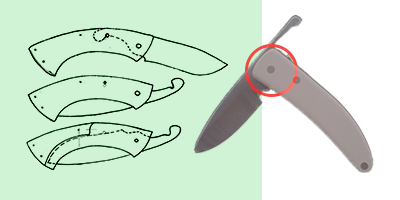

Ножи без фиксации в раскрытом положении (friction folder knife, non-locking folder knife). Это, пожалуй, самый древний тип складного ножа. В большинстве ножей этого типа фиксация клинка осуществляется за счет того, при раскрытии ножа, хвостовик клинка оказывается либо внутри рукояти, либо на ее верхней части. Фиксация происходит за счет того что рука, держащая нож, удерживает хвостовик в горизонтальной положении. Один из самых ярких представителей этого типа ножей - японский мастеровой нож Хигононаками. Представителем современных ножей с таким типом фиксации являются ножи бренда SVORD. В настоящее время также наблюдается всплеск интереса к такому типу ножей среди мастеров, выпускающих кастомные ножи небольшими партиями.

Замки с фиксацией со стороны обуха. Самые известные представители этой группы - это замки slip joint (слип джойнт) и back lock (бэк лок). К этому же типу замков носятся замки, которые используются на навахах и лайолях: ratchet lock (ратчет лок) и ring lock (ринг лок). Это, пожалуй самые простые в изготовлении замки. До недавнего времени складные ножи с замками бэк-лок и ринг-лок считались самыми надежными. Главным преимуществом замков такого типа является простота изготовления.

Линейные или лайнерные замки. Название этого типа замков происходит от английского слова liner (лайнер). Это боковая часть складного ножа, сквозь которую производится расклеп и на нее же которую крепятся накладки. По сути, лайнеры это каркас всей конструкции. В классическом варианте на лайнере делается фигурный вырез в виде планки (liner lock), который при открывании ножа, упирается в клинок и фиксирует его. Развитием темы лайнерных замков стали замки frame lock и bolster lock.

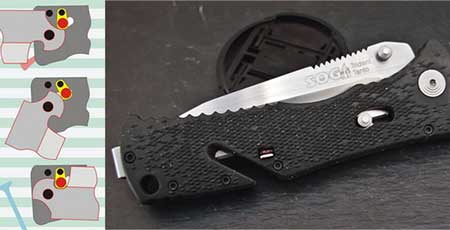

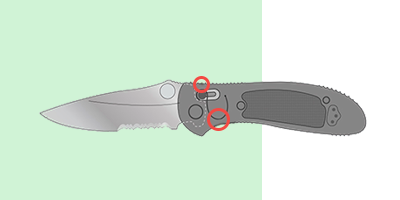

Штифтовые замки. Замки этого типа одной из первых начала использовать компания Benchmade. Именно ей принадлежат патенты на два штифтовых замка axis lock и rolling lock. Суть фиксации сводится к следующему принципу: двигающийся штифт, располагается перпендикулярно плоскости клинка. В пятке клинка делается фигурный вырез, в который в момент раскрытия входит запорный штифт.

Ригельные замки. Ригельная схема запирания, часто используется в дверных замках. По сути, ригель это цилиндр или пластина, которая задвигается в специальный паз. Самый простой замок ригельного типа - обычная задвижка на двери туалета или ванной комнаты. Ригельные замки некоторое время назад применялись компанией Victorinox. Новую жизнь замкам этого типа подарила компания Cold Steel, создав замок ram safe lock. На данный момент, этот замок считается одним из самых надежных.

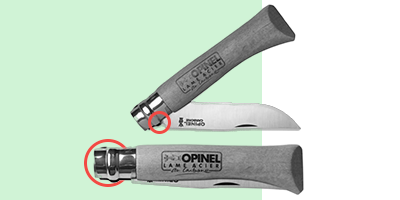

Муфтовые замки. Среди муфтовых замков широко известны два типа: замок viroblock (компания Opinel) и замок collar lock (компания A.E. Coltellerie). Суть этого типа замков состоит в том, что рукоять ножа оснащена муфтой-больстером. Вращение самой муфты или одной из ее частей, фиксирует клинок, как в закрытом, так и в открытом положении.

Замки комбинированного типа. Этот тип замков объединяет в себе преимущества разных типов замков, что повышает надежность всей конструкции. Ярким представителем этого типа является замок tri-ad lock (компания Cold Steel), который запирает пятку клинка, коромыслом аналогичным коромыслу замка back lock. Но при этом пятка клинка и коромысло дополнительно фиксируются штифтом, а коромысло снизу подперто плоской пружиной.

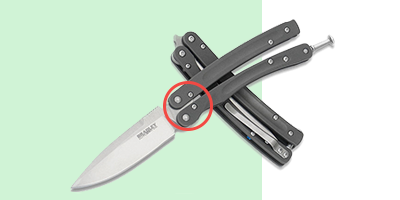

Замки рамочных ножей. Встречаются различные конструкции рамочных ножей (лезвие двигается в одной плоскости; лезвие вращается в двух или даже трех плоскостях), но всех их объединяет один принцип. В разложенном виде клинок фиксируется с помощью конструктивных особенностей ножа и мышечной силы человека. Если нож не удерживается рукой, то фиксации клинка не происходит.

Автоматические замки. Ножи, оснащенные автоматическим открыванием клинка, как правило, имеют замки кнопочного типа. Для того чтобы привести лезвие в открытое состояние, достаточно одного нажатия на кнопку, которая освобождает пружину, которая выбрасывает клинок из рукояти.

Рассмотрим теперь каждый вид замка для складных ножей более подробно.

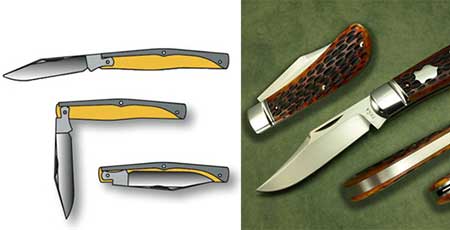

Замок Slip Joint

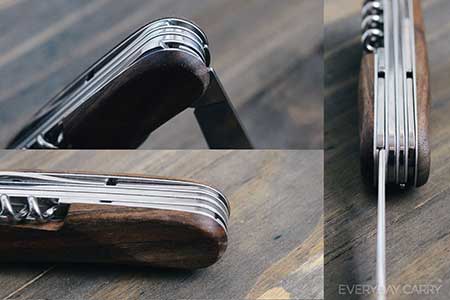

Замок Slip Joint (слип джойнт). Один из самых известных и самых старых замков. Если вспомнить устройство складных ножей, какими они были еще совсем недавно, то в каждом ноже были лайнеры и спейсеры.

Лайнеры образовывали общий каркас ножа, на них крепились осевые винты. Спейсеры служи проставками между лайнерами и усиливали всю конструкцию. Пятка клинка в любом положении (закрытое-открытое-промежуточное) всегда соприкасалась со спейсером.

Для фиксации ножа в открытом (и закрытом) положении, пятка клинка имеет верхнюю и нижнюю части параллельные обуху. В открытом положении спейсер давит на горизонтальную часть пятки сверху, сильно прижимая ее к осевому винту. Ножи такого типа хорошо фиксируются в открытом и закрытом положении. К особенностям замков этого типа относится:

• Возможность фиксации клинка в среднем положении (под углом 90 градусов), что невозможно при использовании других замков. Для этого тыльная часть пятки также делается прямой (перпендикулярно обуху);

• Неконтролируемый процесс закрывания ножа. Чем сильнее спейсер удерживает клинок, тем мощнее он «падает» обратно в процессе закрывания. Берегите пальцы!

Такие замки часто используются на традиционных национальных ножах. Например, нож Top Man Hitachi Musachi - японский мастеровой нож, который широко применяется и по сей день.

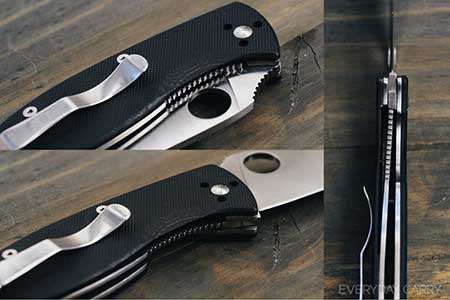

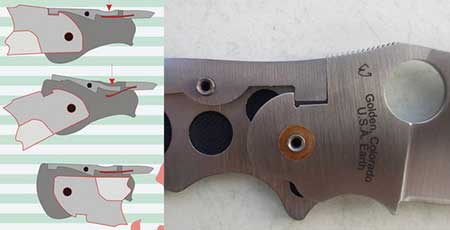

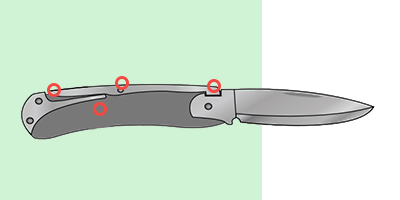

Замок Back Lock

Замок Back Lock (бэк лок). Появление этого замка является логичным развитием замка Slip Joint.

Авторство этого замка приписывают создателю бренда Buck - кузнецу из Канзаса Баку Хойту. Принцип работы этого замка очень прост.

В верхней части пятки клинка (которая горизонтальна обуху) делается прямоугольный паз. Та часть спейсера, которая соприкасается с пяткой, оснащается выступом. В момент раскрытия клинка, спейсер не только давит на пятку, но и еще запирает паз выступом. Важный момент: в разных источниках спейсер может называться «коромыслом» или «спинером». Замок такого типа также может иметь разные названия - Lock back (лок бэк), Spine Back (спин бэк).

Для того чтобы открыть замок такого типа на верхней части рукояти, как правило делается фигурный вырез, который позволяет надавить пальцем на дальнюю от обуха часть спейсера. При таком надавливании, паз спейсера выходит из паза на пятке клинка и нож можно сложить. До недавнего времени, этот замок считался одним из самых надежных. Каковым он по сути и является на сегодняшний день.

Разумеется, самой известной и популярной моделью ножа с этим типом замка является нож Buck 110 - вечная ножевая классика, которая должна быть в коллекции у каждого ценителя складных ножей.

Следующим замком, о котором стоит обязательно рассказать, является замок back lock, который был изобретен основателем компании Buck Баком Хойтом более ста лет назад. По своему инженерному устройству, замок бэк-лок максимально близок к замку слип джойнт, но при этом имеет и кардинальные отличия. Как правило, замок бэк лок состоит из двух деталей: это коромысло с зацепом и пружина.

Некоторые модели замков могут иметь только коромысло, которое одновременно выполняет функцию пружины. В задней части клинка расположен фигурный вырез, в который попадает зацеп коромысла, когда мы открываем нож. Соприкосновение этих деталей позволяет обеспечить жесткую фиксацию клинка в рабочем положении. Форма зацепа и выреза на клинке обеспечивает решение сразу двух задач: клинок не проворачивается вокруг оси вверх и не складывается нам на пальцы.

Одной из неизбежных особенностей замков такого типа является вертикальный люфт, который появляется со временем за счет истирания более мягкой стали на коромысле. Отсюда проистекают небольшие ограничения в функционале. Нож с замком бэк-лок не рекомендуется использовать для выполнения рубящих ударов. В этом случае нагрузка приходится именно на то место коромысла, которое постепенно стирается. Такая нагрузка будет постепенно укорачивать срок службы вашего ножа.

5. Одной из более надежных вариаций замка бэк-лок является замок tri-ad-lock, который разработал американский дизайнер Эндрю Демко. Замок три-ад-лок имеет такую же конструкцию, как и замок бэк-лок: коромысло с зацепом и пружина. Главным отличием является наличие опорного штифта, который запрессован в накладки рукояти и располагается между клинком и зацепом коромысла.

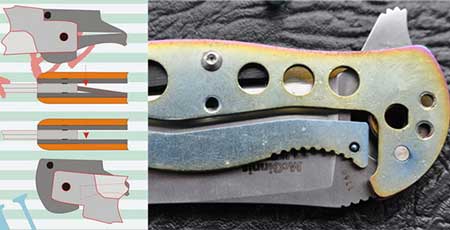

Замок Liner Lock

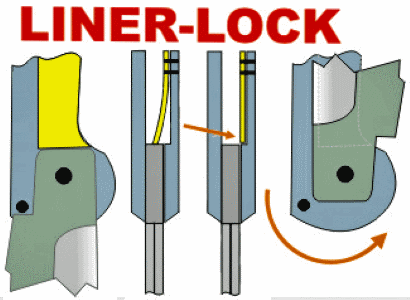

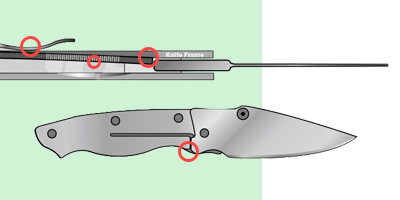

Замок Liner Lock (лайнер лок). В интернете можно встретить несколько разных названий этого типа замка. Его создателем является найфмейкер Майкл Уолкер и многие западные компании используют название Walker Lock. Однако, в России этот замок более известен, как Liner Lock.

Майкл Уолкер придумал простую и очень надежную конструкцию ножевого замка. Он подумал и решил, что раз лайнеры составляют силовой каркас складного ножа, значит нужно использовать этот каркас, чтобы фиксировать клинок в раскрытом положении. Сказано-сделано.

На одном из лайнеров, был сделан фигурный пропил (в виде горизонтальной полосы, выполняющей роль пружины), который при открывании клинка, отгибается внутрь и упирается в пятку клинка.

Очень простое и элегантное решение - теперь все особенности замка спрятаны между лайнеров.

Такая конструкция развязала руки ножевым дизайнерам, которые теперь могли экспериментировать с материалами не только для плашек, но и для спейсера. Либо, конструкцию можно было максимально облегчить, вообще не используя спейсер.

Важной особенностью, повышающей надежность этого замка, является тот факт, что при удержании ножа в ладони, большой палец дополнительно фиксирует ту часть лайнера, которая соприкасается с пяткой.

Многие джентльмены, состоящие в нашем клубе, начинали с покупки ножа Ontario Rat. Именно Liner Lock делает эту модель такой легкой, надежной и популярной.

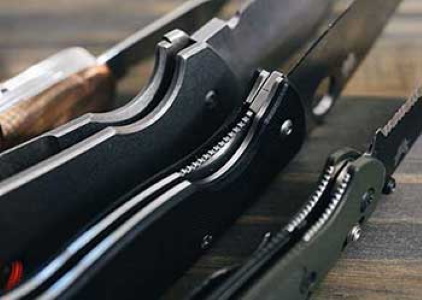

Замок liner lock представляет собой упругую пластину, которая является частью плашки рукояти. Металлическая плашка с одной стороны ножа была разрезана и частично выгнута и после этого затермичена. Когда мы раскладываем нож, клинок у нас двигается вокруг своей оси, и в один момент пружина лайнер лока поднимается вверх и упирается в заднюю часть клинка.

Пружина не дает клинку уйти вниз и сложиться на пальцы. Этот замок максимально прост для производства, что позволяет создавать надежные ножи в бюджетном ценовом сегменте. Еще одно преимущество заключается в том, что рукоять таких ножей имеет сквозную конструкцию, без применения спейсеров и без применения каких-либо дополнительных деталей. Это очень сильно облегчает процесс чистки ножа.

Для того чтобы почистить такой нож от пыли и грязи, которые попали внутрь, достаточно окунуть рукоять воду и прополоскать. Вода свободно проходит двух сторон рукояти и вымывает даже мельчайшие частички пыли и грязи.

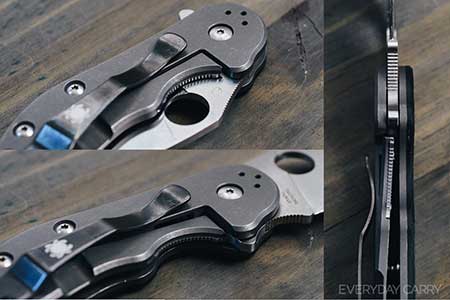

Замок Frame Lock

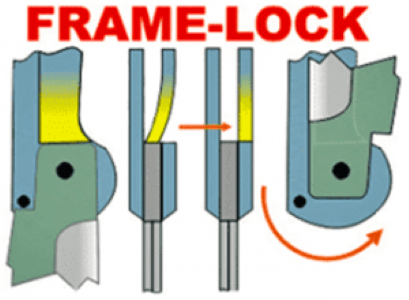

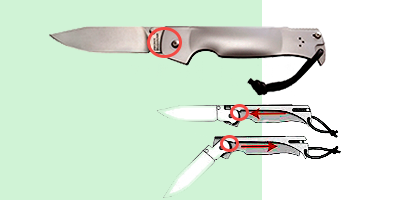

Замок Frame Lock (фрейм лок). Этот тип замков появился относительно недавно. Его создание стало логичным развитием темы замком лайнерного типа. Замок Frame Lock устроен абсолютно аналогично замку Liner Lock, с той лишь разницей, что роль лайнера выполняет металлическая «плашка», которая одновременно является и лайнером и плашкой.

Замки такого типа используют на ножах, в которых плашки целиком выполнены из металла. Эти ножи, как правильно имеют брутальный и минималистичный внешний вид и широко популярны среди ценителей утилитарных вещей. Одним из преимуществ этого замка считается его надежность, так как в процессе использования, рука не только фиксирует плоскую пружину, но и давит на нее снаружи.

Благодрая такой конструкции стали появляться ножи у которых плашка с пружиной выполнена из металла, а вторая плашка выполняется из декоративного материала. Например, компания Zero Tolerance стала популярная именно благодаря тому что плашка с пружиной выполняется из титана, а другая плашка выполняется из тактического стеклотекстолита G10.

Замки такого типа, которые ставит на свои ножи Крис Рив, принято называть Chris Reeve Integral Lock.

Знаменитый нож Chris Reeve Large Sebenza оснащен именно таким замком.

Разновидностью замка фрейм-лок является замок Bolster Lock. Это редкий замок, который используется в тех случаях, когда в для плашек используется дорогостоящий материал. В этом случае плоской пружиной, упирающейся в пятку клинка, является часть металлического больстера.

Сходный по принципу тип ножевого замка, но слегка отличающийся по дизайну, это frame lock. В чем же состоит основное отличие замка фрейм лок от замка лайнер лок? Замковая пластина на замках лайнер лок спрятана под плашки, то есть пластина у нас находится внутри рукояти. А на замке фрейм лок пластина находится снаружи, никакой накладки с этой стороны нет. В этом есть свои положительные и отрицательные стороны.

Основным плюсом замка фрейм лок является его прочность. Если сравнить замковую пластину фрейм лок и замковую пластину замка лайнер лок, мы видим что пластина замка фрейм лок будет толще в 1,5-2 раза. Естественно, чем толще материал, тем выше надежность. Значительным преимуществом является тот факт, что когда мы берем в руку нож и режем что-то с большим усилием, на ноже с замком фрейм лок наш палец опирается прямо на замковую пластину. Это является дополнительным предохранителем непроизвольного складывания на пальцы.

Принципиальных отличий между замками фрейм лок и лайнер лок нет. Однако, в последнее время довольно часто выпускаются ножи с рукоятками из титана. В этом случае пружина фрейм-лока оснащается стальным сухарем, чтобы не происходило истирание между материалами различной плотности. Если у нас не будет здесь стали, то титан может залипнуть на задней части клинка ножа и нам будет тяжело сразу сдвинуть его с места. А при использовании стального сухаря мы получаем контакт стали со сталью, и замок достаточно легко выполняет свою функцию.

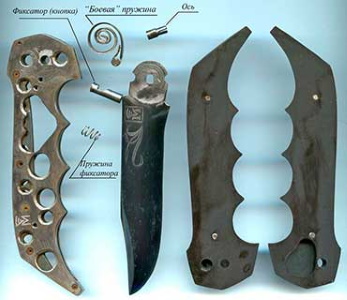

Замок Button Lock

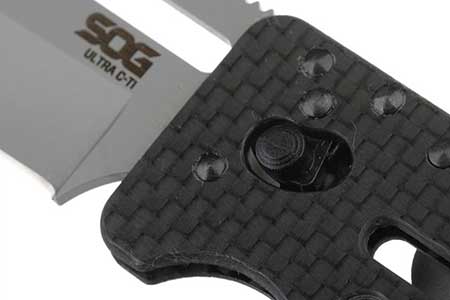

Замок Button Lock (баттон лок). Замки этого типа используются для создания автоматических ножей с боковым выбросом клинка и для создания ножей с инерционным открыванием клинка. Внешне, конструкция такого замка выглядит очень просто, но с точки зрения реализации достаточно трудоемка.

На одной из плашек располагается кнопка, которая утапливается с помощью нажатия пальцем, а обратный ход ей придает внутренняя пружина. В пятке клинка есть фигурное отверстие, сквозь которое проходит кнопка-штифт. Штифт имеет два разных диаметра (или фигурные вырезы).

Штифт жестко фиксирует клинок только в двух положениях: открытом и закрытом. При нажатии на кнопку, клинок освобождается и может свободно двигаться на осевом винте. При инерционном открывании нужно нажать на кнопку и встряхнуть ножом, клинок перейдет в открытое состояние и зафиксируется в этом положении. Эта же особенность используется для автоматического открывания - нажатие на кнопку освобождает клинок и дает ход пружине, которая выталкивает клинок в открытое положение.

Модели, оснащенные механизмом для автоматического открывания, как правило, имеют бегунок-фиксатор, который дополнительно фиксирует клинок в открытом состоянии. Замки такого типа часто используются на ножах фирмы BOKER. Самая известная модель AKS 75, названа в честь автомата Калашникова.

Замок Plunge Lock

Замок Plunge Lock (плунж лок). Внешне этот вид замков ничем не отличается от замков типа Button Lock. Непосвященный пользователь видит кнопку на плашке и предполагает что перед ним замок кнопочного типа. Однако это не так.

За внешним сходством скрываются большие конструктивные различия. Замок Plunge Lock относится к автоматическим замкам штифтового типа. Этот замок довольно часто используется компанией Smith & Wesson для создания ножей спасателей и пожарных. При нажатии на кнопку, происходит освобождение клинка, а затем подпружиненный штифт (расположенный перпендикулярно плоскости клинка), выталкивает клинок в открытое положение и заходит в паз на пятке клинка.

Быстрое открывание и надежная фиксация. Чтобы закрыть клинок, нужно нажать на кнопку и с небольшим усилием сложить нож.

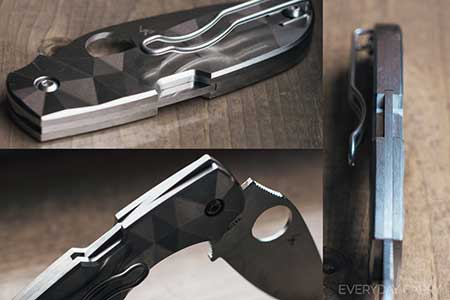

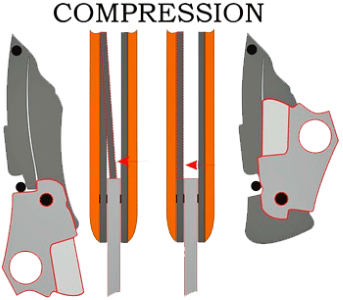

Третью разновидность замков liner lock использует компания Spyderco и называются этим замки compression lock. Главное отличие этого типа замков заключается в том, что пружинная пластина, которая на дает клинку сложиться на пальцы, расположена сверху. Важным моментом этого замка является наличие опорного штифта, который не дает клинку провернуться вокруг своей оси. Компания Spyderco утверждает и всячески подчеркивает, что именно компрешн лок явлется более безопасным, чем замки типа лайнер лок и фрейм лок.
